精密玻璃激光切割機
玻璃激光設備
光源為高功率皮秒激光器；
自研制玻璃切割頭，鏡片全采用進口， 光斑細，焦深長；
X/Y 軸電機采用高端直線電機、德國0.1μm數字光柵尺；
支持切割裂片一體、單獨切割、單獨裂片；
運動控制標配PS0 功能，均勻控制激光光斑點間距；
裝置對位CCD及遠心視覺鏡頭，精確識別圓、十字等mark 點； 電器元件采用法國施耐德，開關電源采用臺灣明緯；
一刀可以切割19mm以內的厚度；電機平臺、光學平臺基座采用天然大理石，精度更有保障；
產品參數
| 設備名稱 | 雙平臺皮秒激光玻璃切割裂片一體機 | 雙平臺皮秒激光玻璃切割機 | 單平臺皮秒激光玻璃切割機 |
| 設備型號 | HT-IPC-6070CD/6090CD | HT-IPC-4050D/6070D/6090D | HT-IPC-4050/6070/6090 |
| 切割激光源 | |||
| 激光類型 | 紅外皮秒脈沖激光器 | ||
| 功率 | 50W(可選10W、20W、30W、60W、80W等) | ||
| 波長 | 1064nm,光束質量：M2<1.2 | ||
| 脈沖寬度 | <10PS;脈沖頻率：1Hz-1000kHz | ||
| 冷卻方式 | 水冷 | ||
| 切割性能 | |||
| 驅動電機 | XY直線電機+光柵尺，定位精度≤±2μm,重復精度≤±1.5μm,加速度1G,直線速度最大1000mm/s | ||
| 切割速度 | 0-500mm/s可調 | ||
| 切割厚度 | 超白玻璃一刀≤19mm,青板玻璃兩刀≤19mm(根據產品材質、厚度、速度要求情況選擇所需激光功率及切割頭焦深；材質可能影響加工厚度，更厚可采取多刀切割) | ||
| 最小切割崩邊 | ≤5μm | ||
| 切割精度 | ≤20μm | ||
| X/Y切割行程 | 600×700mm,600×900mm雙平臺 | 400×500mm,600×700mm,600×900mm雙平臺 | 400×500mm,600×700mm,600×900mm單平臺 |
| 激光類型 | 連續激光器 | 不含裂片部分選配單/雙平臺獨立裂片機 | 不含裂片部分選配單/雙平臺獨立裂片機 |
| 功率 | 150W(250W/350W可選) | ||
| 波長 | 10.6μm | ||
| 脈沖寬度 | 1-100kHz | ||
| 冷卻方式 | 水冷 | ||
| 功率、尺寸重量 | |||
| 電壓、功率 | <8KW,AC220V | <5KW,220V | <4KW,220V |
| 設備尺寸 | 長2150mm×寬2080mm×高1960mm 長2550mm×寬2080mm×高1960mm | 長1700mm×寬1700mm×高1960mm 長2150mm×寬2080mm×高1960mm 長2550mm×寬2080mm×高1960mm | 長1700mm×寬1700mm×高1960mm 長2150mm×寬2080mm×高1960mm 長2550mm×寬2080mm×高1960mm |
| 重量 | 約3500KG/4000KG | 約2000KG/3500KG/4000KG | 約2000KG/2500KG/3000KG |
| 地面承載 | >700kg/m2 | >500-700kg/m2 | >500-700kg/m2 |
儀器儀表，加厚、特厚型玻璃行業切割，如：超白玻璃、普白玻璃、高硼硅玻璃、石英玻璃等；
強化及非強化玻璃切割，如：手機玻璃蓋板、車載玻璃蓋板、攝像頭玻璃蓋板等；
藍寶石玻璃切割，如：手機藍寶石蓋板、攝像頭藍寶石玻璃蓋板、藍寶石燈條 (LED 燈條)等；
液晶屏玻璃切割，如：異形液晶屏倒R/U/C 角、液晶屏分切等；
其它光學玻璃切割，如： K9 玻璃、濾光片切割、反射鏡切割等。

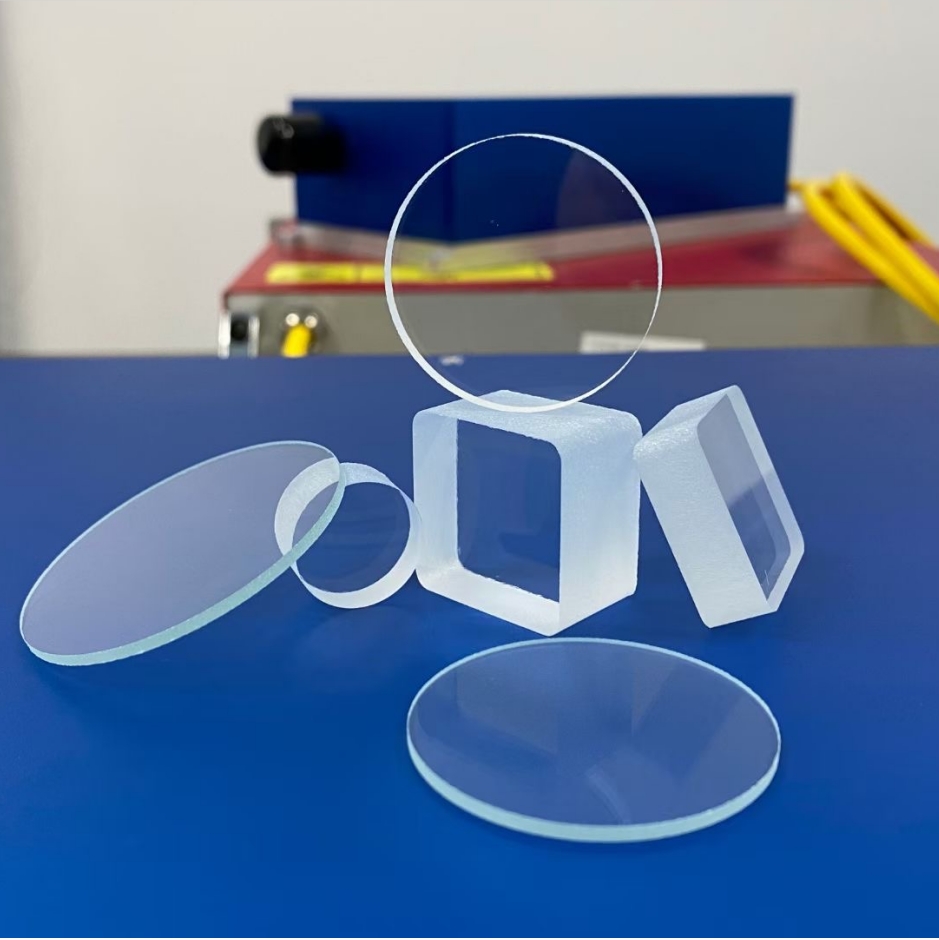

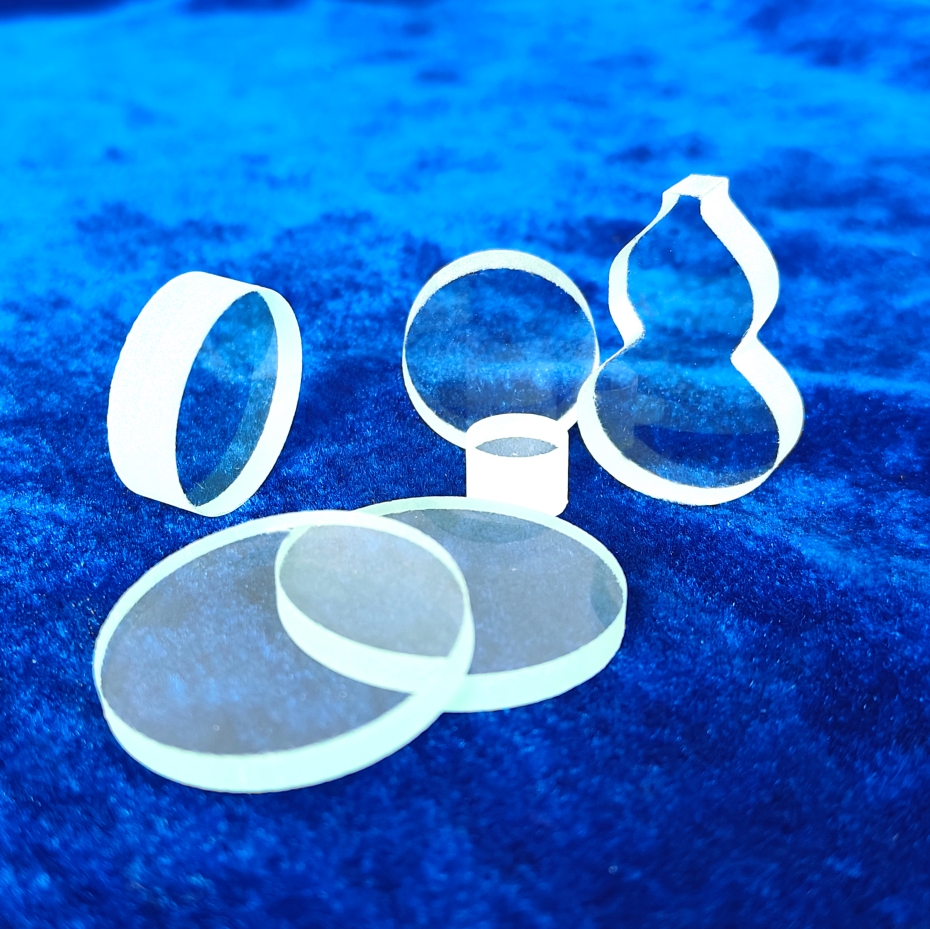

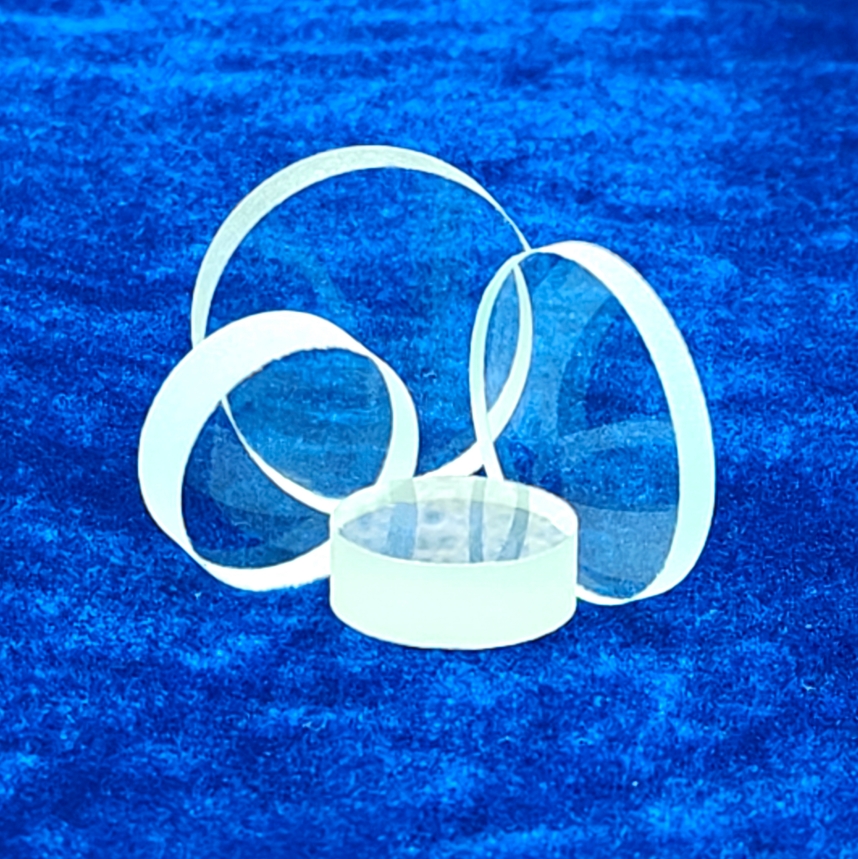

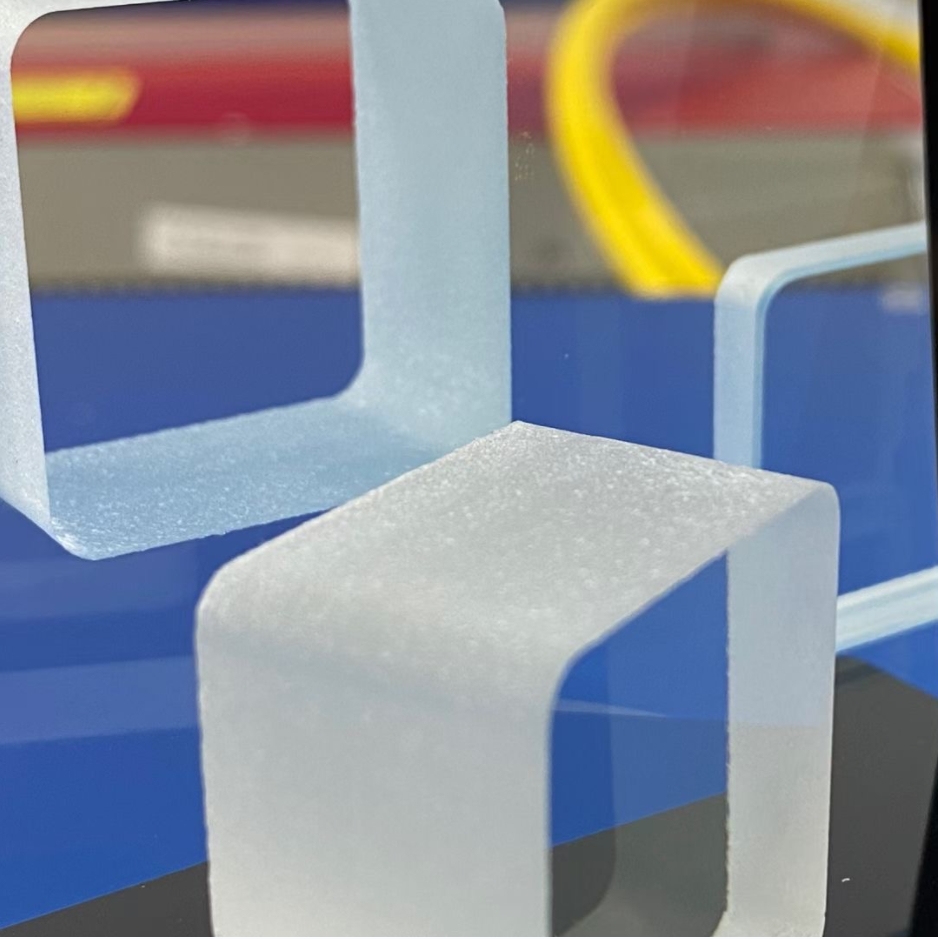

樣品展示
